Voici quelques croquis extraits du Traité théorique et pratique du rivetage des charpentes métalliques des navires et des chaudières de G. Maugas (1900) :
![Les rivets R110](https://i.servimg.com/u/f76/15/83/74/78/r110.jpg)
![Les rivets R210](https://i.servimg.com/u/f76/15/83/74/78/r210.jpg)
![Les rivets R310](https://i.servimg.com/u/f76/15/83/74/78/r310.jpg)
![Les rivets R410](https://i.servimg.com/u/f76/15/83/74/78/r410.jpg)
Les rivets à têtes bombées (fig. 1) et les rivets à têtes en gouttes de suif ou hémisphériques (fig. 2), ont été utilisés pour les chaudières et la coque, alors que les rivets à têtes plates (fig. 3), à têtes en pointe de diamant (fig. 4) et à têtes fraisées bouterollées (fig. 5) n'ont servi que pour quelques éléments intérieurs.
Les rivets à têtes fraisées plates ont en revanche servi à l'assemblage de toutes les tôles situées sous la flottaison car des têtes débordantes auraient perturbé les filets d'eau et donc ralenti la marche du navire.
Pour faire tenir de tels rivets, il fallait fraiser partiellement le trou de passage en pratiquant une sorte de cratère (voir fig. 5 et 6). L'inconvénient de cette méthode est que si la pente de la fraisure est trop faible (fig. 12), le rivet traverse la tôle en la refoulant suivant le tracé pointillé. Si au contraire, la pente de la fraisure est trop forte (fig. 13), c'est le rivet qui se déforme en premier suivant le pointillé, puis la tôle se déforme à son tour comme précédemment.
De ce qui précède, il ressort que les rivets à têtes fraisées plates sont moins résistants que les autres, mais qu'on est obligé de les utiliser pour le bordé des oeuvres vives (sous la flottaison). Précisons enfin qu'on pratique une fraisure semblable du côté de la rivure, c'est-à-dire à l'intérieur du bordé, ceci pour renforcer l'ensemble.
J'espère être parvenu à passionner les foules avec mes problèmes de rivets et j'attends vos remarques avec la plus grande impatience.
![Les rivets R110](https://i.servimg.com/u/f76/15/83/74/78/r110.jpg)
![Les rivets R210](https://i.servimg.com/u/f76/15/83/74/78/r210.jpg)
![Les rivets R310](https://i.servimg.com/u/f76/15/83/74/78/r310.jpg)
![Les rivets R410](https://i.servimg.com/u/f76/15/83/74/78/r410.jpg)
Les rivets à têtes bombées (fig. 1) et les rivets à têtes en gouttes de suif ou hémisphériques (fig. 2), ont été utilisés pour les chaudières et la coque, alors que les rivets à têtes plates (fig. 3), à têtes en pointe de diamant (fig. 4) et à têtes fraisées bouterollées (fig. 5) n'ont servi que pour quelques éléments intérieurs.
Les rivets à têtes fraisées plates ont en revanche servi à l'assemblage de toutes les tôles situées sous la flottaison car des têtes débordantes auraient perturbé les filets d'eau et donc ralenti la marche du navire.
Pour faire tenir de tels rivets, il fallait fraiser partiellement le trou de passage en pratiquant une sorte de cratère (voir fig. 5 et 6). L'inconvénient de cette méthode est que si la pente de la fraisure est trop faible (fig. 12), le rivet traverse la tôle en la refoulant suivant le tracé pointillé. Si au contraire, la pente de la fraisure est trop forte (fig. 13), c'est le rivet qui se déforme en premier suivant le pointillé, puis la tôle se déforme à son tour comme précédemment.
De ce qui précède, il ressort que les rivets à têtes fraisées plates sont moins résistants que les autres, mais qu'on est obligé de les utiliser pour le bordé des oeuvres vives (sous la flottaison). Précisons enfin qu'on pratique une fraisure semblable du côté de la rivure, c'est-à-dire à l'intérieur du bordé, ceci pour renforcer l'ensemble.
J'espère être parvenu à passionner les foules avec mes problèmes de rivets et j'attends vos remarques avec la plus grande impatience.
![rire](/users/3215/28/00/66/smiles/rire.gif)
_________________
![Les rivets P1000811](https://i.servimg.com/u/f39/15/83/74/78/p1000811.jpg)
Mathusalem-
Age : 78
Messages : 5276
Inscrit le : 05/07/2007
Localisation : Sur la passerelle du Californian
Re: Les rivets
Il faut dire aussi , que les trous de rivets , étaient du même diamètre que les rivets et que donc , à froid il était impossible de les faire entrer , mais que la chauffe à blanc ( 1000 ° ) allonge le rivet diminuant son diamètre , il et alors possible de placer le rivet et de placer un tas sur la téte extèrieur ( contre bouterolle ) et de l'autre coté le frappeur va avec un outil spécial , rapprocher les deux toles au maximum et surtout pincer la tole intérieur sur le rivet par écrasement des bord du trou sur le diamètre du rivet . Et ceci avant que le rivet ne deviennent rouge clair ( 850 ° ) et que le travail de formage commence à la bouterolle . Bon dieu , fallait pas chômer .
yarra-
Messages : 674
Inscrit le : 26/05/2012
Localisation : Bretagne
Re: Les rivets
Ça, c'est sûr ! :chnfgdt:yarra a écrit: Bon dieu , fallait pas chômer .
_________________
![Les rivets P1000811](https://i.servimg.com/u/f39/15/83/74/78/p1000811.jpg)
Mathusalem-
Age : 78
Messages : 5276
Inscrit le : 05/07/2007
Localisation : Sur la passerelle du Californian
Re: Les rivets
Allez un petit site pour continuer sur le métier de " riveur " http://www.museeciotaden.org/chantiers/metierschant/tole.htm
yarra-
Messages : 674
Inscrit le : 26/05/2012
Localisation : Bretagne
Re: Les rivets
Papy 75 a écrit:
Les rivets à têtes fraisées plates ont en revanche servi à l'assemblage de toutes les tôles situées sous la flottaison car des têtes débordantes auraient perturbé les filets d'eau et donc ralenti la marche du navire.
Pour faire tenir de tels rivets, il fallait fraiser partiellement le trou de passage en pratiquant une sorte de cratère (voir fig. 5 et 6). L'inconvénient de cette méthode est que si la pente de la fraisure est trop faible (fig. 12), le rivet traverse la tôle en la refoulant suivant le tracé pointillé. Si au contraire, la pente de la fraisure est trop forte (fig. 13), c'est le rivet qui se déforme en premier suivant le pointillé, puis la tôle se déforme à son tour comme précédemment.
De ce qui précède, il ressort que les rivets à têtes fraisées plates sont moins résistants que les autres, mais qu'on est obligé de les utiliser pour le bordé des oeuvres vives (sous la flottaison). Précisons enfin qu'on pratique une fraisure semblable du côté de la rivure, c'est-à-dire à l'intérieur du bordé, ceci pour renforcer l'ensemble.
J'espère être parvenu à passionner les foules avec mes problèmes de rivets et j'attends vos remarques avec la plus grande impatience.![]()
C'était vraiment le cas sur le Titanic?? C'est bête je m'était jamais penché sur le sujet et ignorait qu'il y'avais cette différence entre la partie sous la flottaison et celle au dessus. Qu'on me corrige si je me trompe, mais je comprends mieux maintenant leur " fragilité " et pourquoi ils ont cédé aussi facilement lors de la collision.
Merci!
Tim.
tim498-
Messages : 72
Inscrit le : 24/02/2013
Localisation : Rouen
Re: Les rivets
Selon les endroits, il y avait des rivets à têtes fraisées plates et des rivets à têtes fraisées bouterollées (voir croquis plus haut), ces derniers étant moins difficiles à poser que les premiers. Leur résistance au cisaillement était comparable à ceux des rivets à têtes hémisphériques, mais leur résistance à l'arrachement était moindre. En navigation normale, l'effort d'arrachement des tôles est faible. Il est important en revanche en cas d'abordage.
Pourquoi ne pas placer des rivets à têtes hémisphériques partout ? Tout simplement pour permettre un meilleur glissement de la carène dans l'eau.
Yarra, merci pour ton lien. Il est certain que les tôles soudées ont amené un progrès considérable dans la construction navale.
Pourquoi ne pas placer des rivets à têtes hémisphériques partout ? Tout simplement pour permettre un meilleur glissement de la carène dans l'eau.
Yarra, merci pour ton lien. Il est certain que les tôles soudées ont amené un progrès considérable dans la construction navale.
_________________
![Les rivets P1000811](https://i.servimg.com/u/f39/15/83/74/78/p1000811.jpg)
Mathusalem-
Age : 78
Messages : 5276
Inscrit le : 05/07/2007
Localisation : Sur la passerelle du Californian
Re: Les rivets
Papy 75 a écrit:Selon les endroits, il y avait des rivets à têtes fraisées plates et des rivets à têtes fraisées bouterollées (voir croquis plus haut), ces derniers étant moins difficiles à poser que les premiers. Leur résistance au cisaillement était comparable à ceux des rivets à têtes hémisphériques, mais leur résistance à l'arrachement était moindre. En navigation normale, l'effort d'arrachement des tôles est faible. Il est important en revanche en cas d'abordage.
Pourquoi ne pas placer des rivets à têtes hémisphériques partout ? Tout simplement pour permettre un meilleur glissement de la carène dans l'eau.
Yarra, merci pour ton lien. Il est certain que les tôles soudées ont amené un progrès considérable dans la construction navale.
Tout a fait , mais la soudure elle aussi forme un bourrelet , qui n'est pas arasé à la meule donc le glissement de l'eau est freiné , moins que les rivets ? je pense que oui parce que la soudure fait la longueur de la tôle et ne serais donc freiné que sur sa largeur ( verticale ) . De plus , une tôle de 20 m/m du coté rivetée est épaisse de 2 fois 20 m/m , alors que les tôles soudées , le sont bord à bord , chanfreinée en " V " ou en " X " le deuxième étant le mieux , avec deux soudeurs en opposition , mais il n'y a qu'une épaisseur de tôle . Donc sur le Titanic , si ce sont les rivets qui ont sautés , c'est une tôle de 40 m/m qu'il a fallu déformer , ce qui est arrivé , mais il y donc certain que la tôle de 20 était déjà atteinte . Je pencherais plutôt pour une déchirure de l'épaisseur de la tôle sur une (très ) grande longueur , avec quelques rivets qui sautent , mais pas assez nombreux , pour mettre le navire en danger .
yarra-
Messages : 674
Inscrit le : 26/05/2012
Localisation : Bretagne
Re: Les rivets

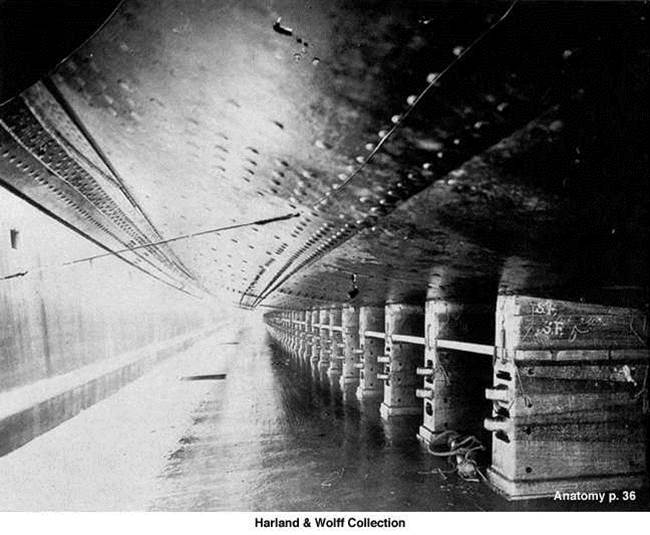

Voici une photo de la carène de l'Olympic avec des rivets à têtes fraisées bouterollées. Il semble bien que ces derniers aient été les plus nombreux au niveau des oeuvres vives.
![Les rivets Image410](https://i.servimg.com/u/f76/15/83/74/78/image410.jpg)
La photo n'est pas terrible, mais les films de l'époque ne l'étaient pas non plus.
![Les rivets Image410](https://i.servimg.com/u/f76/15/83/74/78/image410.jpg)
La photo n'est pas terrible, mais les films de l'époque ne l'étaient pas non plus.
_________________
![Les rivets P1000811](https://i.servimg.com/u/f39/15/83/74/78/p1000811.jpg)
Mathusalem-
Age : 78
Messages : 5276
Inscrit le : 05/07/2007
Localisation : Sur la passerelle du Californian
Re: Les rivets
Très belle photo , beaucoup de détailles , les soudures ne sont pas plus épaisses que les tètes de rivets . Mais à ce niveau nous sommes sur la ligne des tins , et au dessus , se sont des mailles vides (cofferdam ) ou des ballasts donc étanches et apparemment l 'arrachement des rivets se serait produit plus haut que ce que l'on voit à gauche de la photo , mais la disposition des rivets et identique sauf que derrière commence la zone vie avec son compartimentage pas toujours étanche .
yarra-
Messages : 674
Inscrit le : 26/05/2012
Localisation : Bretagne
Re: Les rivets
Voici les chaudières avec leurs rivets à têtes hémisphériques. On voit qu'ils sont plus gros que ceux à têtes fraisées bouterollées.
![Les rivets Image110](https://i.servimg.com/u/f76/15/83/74/78/image110.jpg)
![Les rivets Image110](https://i.servimg.com/u/f76/15/83/74/78/image110.jpg)
_________________
![Les rivets P1000811](https://i.servimg.com/u/f39/15/83/74/78/p1000811.jpg)
Mathusalem-
Age : 78
Messages : 5276
Inscrit le : 05/07/2007
Localisation : Sur la passerelle du Californian
Re: Les rivets
https://www.youtube.com/watch?v=OdqXDNNcwEM un petit film sur la pose de rivets à chaud , à la machine identique à celle que l'on voit sur les photos de 1912 mais ........nettement plus petite , mais le principe est identique . Pour la photo des chaudières , les rivets ont peut être le même diamètre , mais , la tôle n' est pas fraisée , donc la tête formée est de même diamètre que la tête préformée . Autre chose , il y a encore au moins un navire qui est encore à flot en France avec une coque rivetée , c'est le " Belem " et un autre patrimoine national très connu dans le monde " la tour Eiffel " montée toute en rivets .
yarra-
Messages : 674
Inscrit le : 26/05/2012
Localisation : Bretagne
Re: Les rivets
Merci Yarra pour ton lien ; le petit film est très instructif.
Voici l'avant du Nomadic avec des rivets à têtes fraisées bouterollées. On les distingue à peine.
![Les rivets P1000610](https://i.servimg.com/u/f76/15/83/74/78/p1000610.jpg)
![Les rivets Pb170010](https://i.servimg.com/u/f76/15/83/74/78/pb170010.jpg)
Et voici l'arrière de ce même Nomadic, avec des rivets à têtes fraisées plates. On ne les voit pratiquement plus.
![Les rivets Pb170011](https://i.servimg.com/u/f76/15/83/74/78/pb170011.jpg)
Voici l'avant du Nomadic avec des rivets à têtes fraisées bouterollées. On les distingue à peine.
![Les rivets P1000610](https://i.servimg.com/u/f76/15/83/74/78/p1000610.jpg)
![Les rivets Pb170010](https://i.servimg.com/u/f76/15/83/74/78/pb170010.jpg)
Et voici l'arrière de ce même Nomadic, avec des rivets à têtes fraisées plates. On ne les voit pratiquement plus.
![Les rivets Pb170011](https://i.servimg.com/u/f76/15/83/74/78/pb170011.jpg)
_________________
![Les rivets P1000811](https://i.servimg.com/u/f39/15/83/74/78/p1000811.jpg)
Mathusalem-
Age : 78
Messages : 5276
Inscrit le : 05/07/2007
Localisation : Sur la passerelle du Californian
Re: Les rivets
je n'ai pas tout compris... Ce devenait trop "physique" pour moi,
mais, je suis avide d'en apprendre un peu plus et de comprendre entièrement. Je ne savais pas non plus que les rivets n'étaient pas les mêmes au dessous ou au dessous de la ligne de flotaison!
![rire](/users/3215/28/00/66/smiles/rire.gif)
Re: Les rivets
Sonia, pour mieux te faire comprendre comment les rivets se sont "déboutonnés" (c'est le terme qu'emploient les spécialistes), voici le dessin réalisé par Cyril Codus :
![Les rivets Arrach10](https://i.servimg.com/u/f82/15/83/74/78/arrach10.jpg)
![Les rivets Arrach10](https://i.servimg.com/u/f82/15/83/74/78/arrach10.jpg)
_________________
![Les rivets P1000811](https://i.servimg.com/u/f39/15/83/74/78/p1000811.jpg)
Mathusalem-
Age : 78
Messages : 5276
Inscrit le : 05/07/2007
Localisation : Sur la passerelle du Californian
Re: Les rivets
Mathusalem a écrit:Sonia, pour mieux te faire comprendre comment les rivets se sont "déboutonnés" (c'est le terme qu'emploient les spécialistes), voici le dessin réalisé par Cyril Codus :
Merci :) En fait, si je comprends bien, en quelque sorte, l'iceberge a causé une pression, une force, ou a "poussé" les rivets, et l'intensité du choc les a fait sauter en quelque sorte?
